一、系統概述
武裝押運車對銀行現金流通和業務發展起著非常重要的作用，充分加強武裝押運車押運途中的防搶能力是保安工作重點。為了更好地預防武裝押運車惡性犯罪、打擊搶劫武裝押運車的犯罪行為，以應對越來越先進和殘忍的犯罪手段，加強對內防范和對外警戒，各地相繼提出對武裝押運車進行4G遠程視頻監控及移動視頻監控取證的需求。
隨著視頻監控技術和無線通訊技術的發展，各種先進技術應用在安防監控領域，技防與人防有效補充，共同提高武裝押運車的安全防備能力。在武裝押運車上安裝拾聲、錄像、GPS定位、4G遠程視頻通訊系統、移動視頻監控取證系統已經成為武裝押運車提高防護等級和提高銀行安全運鈔系數的新舉措。在武裝押運車上加裝4G車載硬盤錄像機可對武裝押運車內部及周邊情況進行全程錄像和遠程視頻監控，一旦發生搶劫等異常情況，利用4G無線實時把監控視頻傳回監控中心集中瀏覽及存儲，從而利用高科技的無線視頻監控系統實施對武裝押運車的武裝，提高武裝押運車的防護等級，同時實現與公安部門的報警聯動。監控中心馬上知道現場情況并采取措施。可通過存儲在硬盤錄像機上的錄像數據進行案情分析，便于盡早破案。
針對金融武裝押運車視頻及報警數據的管理，武裝押運車視頻監控與GIS電子地圖管理有機結合，將“4G”遠程視頻信息與車載GPS信息在同一界面體現出來，監控中心非常直觀就可以看到武裝押運車的正常工作情況，一旦有報警信息，報警的武裝押運車圖標立即變色，同時在押運車圖標邊上顯示四路車載視頻，便于指揮中心最快作出反應，第一時間處理突發事件。而指揮中心在武裝押運車抵達每個網點時，可以監控車輛行駛過程以及車速、停車、開關門時間等，實現對運鈔過程的監控和管理。
二、需求分析
通過視頻監控系統可對車前駕駛室、車內、車后、車頂?shù)任溲b押運車車輛內外部實現全方位、多角度實時監控及存儲。還要結押運實際需要，針對運鈔接送款時進行實時移動監控存儲，可對武裝押運車車輛實現GPS位置的定位及跟蹤管理。根據實際需要，無線雙向語音對講，指揮中心實時與前端人員進行通訊，下達工作指令。
武裝押運車遠程監控系統的要求：
1、要求遠程能夠同時監控大量目標，結合GIS地理平臺，直觀反映武裝押運車日常工作情況；
2、對報警信息要求快速反應，結合遠程視頻監控系統，能及時了解報警實際視頻信息；
3、能夠?qū)γ舾袇^(qū)域進行重點監控。特別是車到網點接送款過程是監控盲區，需要實時移動監控跟蹤；
4、4G遠程監控系統要具有權限管理功能，保證視頻數據不能外泄；
5、車輛視頻監控系統要求本地及遠程都可以控制，圖像集中傳輸?shù)奖O(jiān)控中心，要求傳輸實時動態圖像（并非圖片），并且可根據需要把監控車輛視頻信息輸出到電視墻及需要監控的客戶端計算機、智能手機。
三、系統特點
1、系統具有良好可擴展性，隨著監控點的增加，只要增加前端設備即可。
2、用戶可通過監控中心電視墻或者電腦客戶端鏡頭輪跳切換方式，連續24小時實時監控。
3、系統具有監控、錄像、回放、傳輸和備份功能，設備支持前端硬盤或SD卡D1存儲。
4、可采用通過客戶端、電視墻等多種方式瀏覽前端各監控點視頻圖象。
5、支持前端及遠程云臺控制，4G單兵設備支持雙向語音通話功能。
6、完善的車輛管理功能。
7、獨有無線單兵頭盔移動視頻傳輸系統--無線便攜式防彈頭盔移動攝像傳輸系統。使視頻監控無盲點，實現車與網點，管理中心與人能實時聯系和視頻觀察，最大限度的保證人員和物品安全。
四、系統組成
1、車載音視頻監控系統—負責前端視采集、控制、顯示等；
2、4G車載硬盤式視頻服務器—負責處理前端攝像機所采集音視頻信息的壓縮、存儲及4G回傳到指揮中心等；
3、4G單兵作戰視頻監控系統—負責錢箱提貨人移動視頻信息；
4、GIS地理信息平臺—直觀反映武裝押運車實際運行情況，提供全面管理數據；
5、臨控中心集中調度平臺---集中指揮調度管理功能。

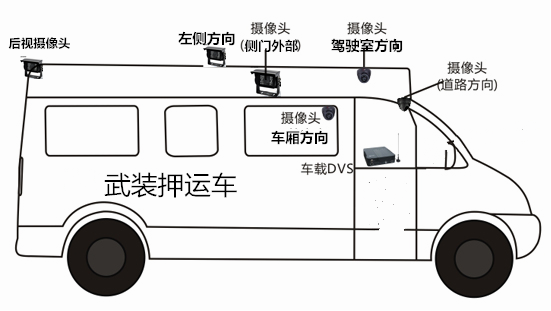

4G武裝押運車遠程視頻監控系統拓撲
五、產品演示效果

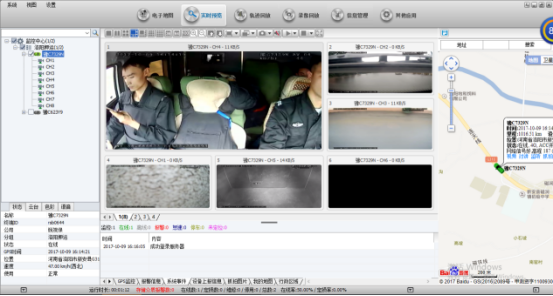

5.1本地錄像效果截圖5.2車載錄像+GPS監控畫面

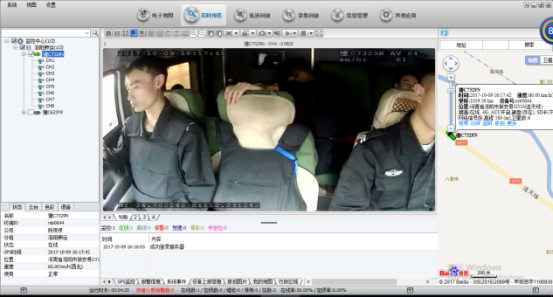

車內效果

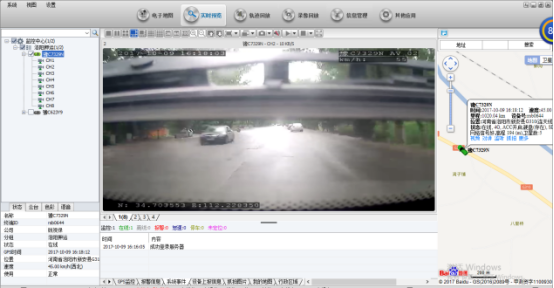

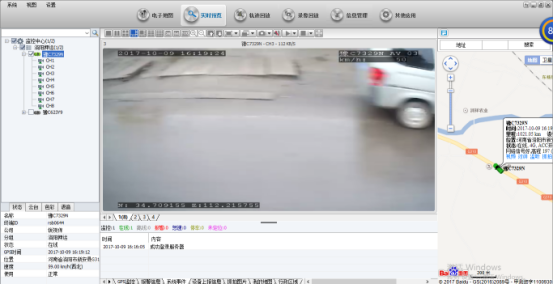

車前行車記錄儀效果

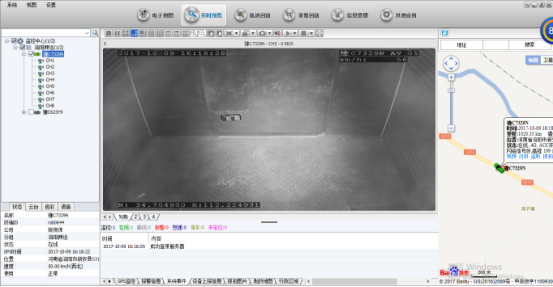

放款箱效果

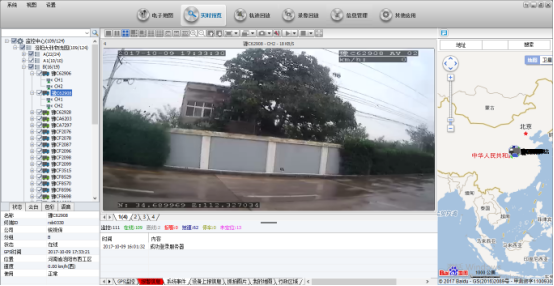

側門效果
車尾后門效果
六、產品外觀及性能

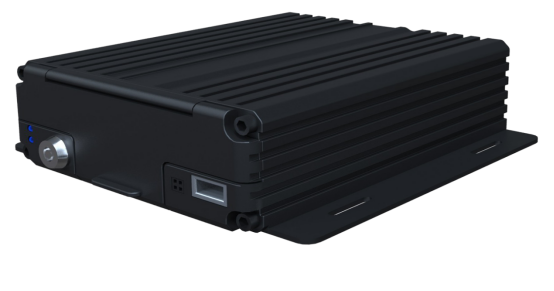

6.1
功能特點：
內置海思高性能圖像處理芯片，H.264編碼，高壓縮比，圖像清晰支持8路AHD百萬高清/模擬標清視音頻輸入，1路視音頻同步輸出,1路VGA輸出
支持8路1080P高清實時本地錄像
電源:
專業車載電源設計10—36V直流寬電壓輸入設計
欠壓、短路、反接等多種保護電路，適用于各種車型
支持智能電源管理識別，低電自動關機，熄火低功耗
數據存儲：
采用特殊文件管理機制，對數據進行加密，有效保護數據安全
專有磁盤壞道檢測技術，既保證錄像連續性，又延長磁盤壽命
內置超級電容，避免異常斷電數據丟失和磁盤損壞
支持2.5寸硬盤，最大支持2TB
支持SD存儲，最大支持256G
接口傳輸：
支持GPS/BD定位，靈敏度高，定位快速
支持WIFI無線下載，支持802.11b/g/n，頻率2.4GHz
內置3G/4G模塊，支持LTE/HSUPA/HSDPA/WCDMA/EVDO
|
產品技術參數： |
||
|
項目 |
設備參數 |
性能指標 |
|
系統 |
主處理器 |
Hi3520DV200 |
|
操作系統 |
嵌入式Linux操作系統 |
|
|
操作語言 |
中文/英文 |
|
|
操作界面 |
圖形化菜單操作界面，支持鼠標操作 |
|
|
密碼安全 |
用戶密碼、管理員密碼兩級管理 |
|
|
音視頻
|
視頻制式 |
PAL/NTSC |
|
壓縮標準 |
H.264 |
|
|
圖像分辨率 |
1080P /960H/D1/CIF |
|
|
回放質量 |
720P /D1/CIF |
|
|
組合方式 |
4路720P/4路960H/2路720P+2路960H |
|
|
解碼能力 |
1路720P實時 |
|
|
錄像質量 |
1到6級可配 |
|
|
畫面顯示 |
支持1、2、3、4畫面顯示 |
|
|
音頻壓縮 |
G.726 |
|
|
錄音方式 |
聲音與視頻同步錄制 |
|
|
錄像和回放 |
錄像方式 |
手動、報警 |
|
視頻碼率 |
滿幀4096Mbps，6級畫質可選 |
|
|
音頻碼率 |
8KB/s |
|
|
存儲介質 |
硬盤+SD卡 |
|
|
錄像查詢 |
可按通道、錄像類型進行檢索 |
|
|
本地回放 |
按文件回放 |
|
|
軟件升級 |
升級模式 |
手動升級、自動升級、遠程升級、緊急恢復 |
|
升級方法 |
USB接口、無線網絡、SD卡 |
|
|
接口 |
音視頻輸入 |
4路航空頭接口 |
|
音視頻輸出 |
1路VGA視頻輸出，1路航空頭音視頻輸出 |
|
|
報警輸入 |
4個數字輸入（兩路正觸發 兩路正/負觸發） |
|
|
硬盤接口 |
1個2.5寸硬盤，最大支持2TB，支持熱插拔 |
|
|
SD卡 |
1個SDXC高速卡(最大支持256G) |
|
|
USB接口 |
1個USB 2.0（支持全鼠標操作，USB延時自檢） |
|
|
點火輸入 |
1路ACC信號 |
|
|
串口 |
1路LVTTL電平 |
|
|
LED指示燈 |
PWR/RUN/SD/ALM |
|
|
磁盤鎖 |
1個 |
|
|
調試串口 |
1個 |
|
|
擴展功能 |
GPS/BD |
支持天線插入/拔出/短路檢測 |
|
3G/4G |
支持CDMA/EVDO/GPRS/WCDMA/FDD LTE/TDD LTE |
|
|
WIFI |
802.11b/g/n，頻率2.4GHz |
|
|
其它 |
電源輸入 |
DC：10V~36V |
|
電源輸出 |
5V 300mA |
|
|
功耗 |
待機3mA 最大功耗18W @12V 1.5A @24V 0.75A |
|
|
工作溫度 |
-20 --- 70℃ |
|
|
存儲容量 |
720P 24G/天/通道 960H 12-20G/天/通道 |
|
|
尺寸(長x寬x高） |
162mm*153mm*52mm |
|

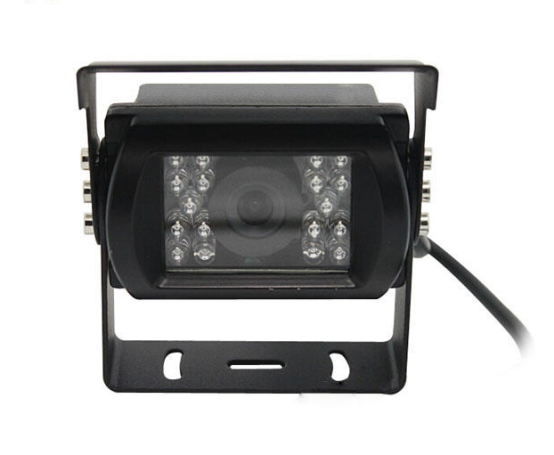

6.2 車外攝像機
攝像頭功能及特點：
2 外觀精美，噴漆光亮，防水防震設計合理;
2 攝像機芯片采用1/3高清晰A級CCD芯片，無亮點/死點，恢復慢，色彩鮮艷逼真。
2 鏡頭采用韓國廣角鏡頭，清晰度高，可視角度110度，長時間工作不會出現畫面模糊情況，性能穩定。
2 連接線采用車載電子專用線，具有抗干擾，耐高溫等特點，
2 元器件全部采用原裝元器件，品質穩定。
技術參數：
|
型號 |
RSB-5001 |
|
影像傳感器 |
1/3 SONY CCD |
|
清晰度 |
150萬像素超低照度 |
|
像素 |
EIA:1920*720; |
|
掃描方式 |
EIA:525 Lines,60 Field / sec, |
|
同步方式 |
內同步 |
|
伽瑪校正 |
0.45 |
|
信噪比 |
≥47dB(AGC Off) |
|
電子快門 |
On: EIA 1/60～1/100,000Sec,CCIR 1/50～1/100,000Sec; |
|
最低照度 |
1 Lux(F:2.0),0 lux with built-in IR LED |
|
紅外距離 |
15米(18個紅外燈) |
|
紅外狀態 |
Under 10 Lux by CDS |
|
紅外電源 |
CDS 自動控制 |
|
鏡頭 |
Board Lens 3.6mm/F2.0(optional) |
|
視頻輸出 |
1.0Vp-p 75 ohm |
|
增益控制(AGC) |
自動 |
|
連接線 |
DC JACK |
|
防水級別 |
IP66 |
|
操作溫/濕度 |
-10℃～+50℃ RH95% Max |
|
存儲溫/濕度 |
-20℃～+60℃ RH95% Max |
|
電源 |
DC12V～24V±10% 600mA |
|
尺寸 |
75(W)X45(D)X75(H)mm |
|
凈重 |
300克 |
6.3 防爆海螺半球攝像機
性能：
2 1/4" Sony CCD
2 紅外半球，24個Φ5紅外燈；投射距離：0-20米；
2 日夜兩用型監控攝像頭，彩色，黑白模式自動切換；
2 采用雙玻璃有效防止鏡頭起霧；
2 金屬外殼。
技術參數：
|
型號 |
RSB-3003 |
RSB-3003-Y |
|
圖像傳感器 |
1/4" SONY CCD |
|
|
信號系統 |
PAL制或NTSC制可選 |
|
|
有效像素 |
PAL制：1920*720 NTSC制：1920*720 |
PAL制：1920*720 NTSC制：1920*720 |
|
水平解析度 |
130萬像素 |
130萬像素 |
|
同步系統 |
INT |
|
|
信噪比 |
≥48dB |
|
|
最低照度 |
0.5Lux/F1.2~0Lux/F1.2IR |
|
|
白平衡控制 |
自動跟蹤白平衡 |
|
|
電子快門 |
電子快門模式 |
|
|
背光補償 |
背光補償開 |
|
|
增益控制 |
自動增益可選 |
|
|
投射距離 |
0-20米 |
|
|
標配鏡頭 |
6mm/3.6mm |
|
|
視頻輸出 |
1Vp-p ,75 Ohm,BNC |
|
|
消耗功率 |
最大消耗功率不大于7W |
|
|
工作環境 |
環境溫度：-10℃~+50℃ 相對溫度小于95% |
|
|
供電電源 |
DC 12V |
|

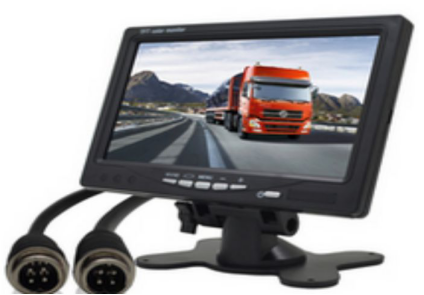

6.4車載專用液晶高清顯示器 RSB-7C
產品特性：
·專門針對大型車種設計，寬電壓輸入。
·全新高亮屏，亮度高，畫面清晰。
·使用壽命長，采用高頻低阻元器件，能有效防止發動機高頻干擾。
·外殼采用進口ABS全原料塑膠，噴涂進口原裝耐磨防酒精油漆，不易老化。
·防水防塵結構設計，安裝簡便。
|
LCD尺寸 |
7寸彩色液晶數字顯示器 |
|
系統制式 |
NTSC/PAL |
|
可視角度 |
上:45 , 下:65 , 左:65 , 右:65 |
|
分辨率 |
800×480 |
|
單位亮度 |
350cd/㎡ |
|
對比度 |
400:1 |
|
點陣間距 |
0.321×0.370 |
|
畫面比例 |
16:9 |
|
阻抗 |
75歐姆 |
|
輸入電壓 |
12V~32V |
|
工作溫度 |
-10℃~+65℃ |
|
存儲溫度 |
-30℃~+80℃ |
|
峰值 |
1Vp-p |

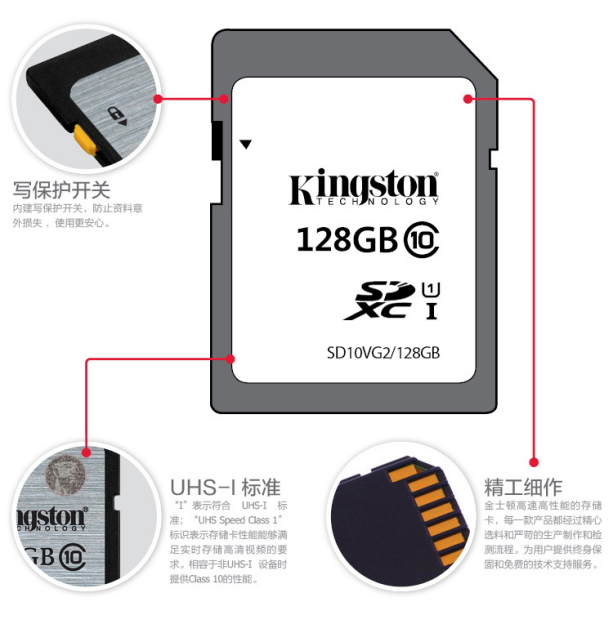

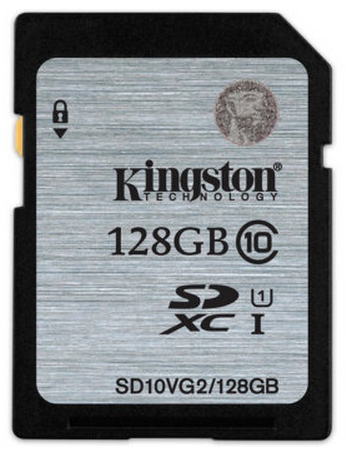

6.5 高速存儲卡

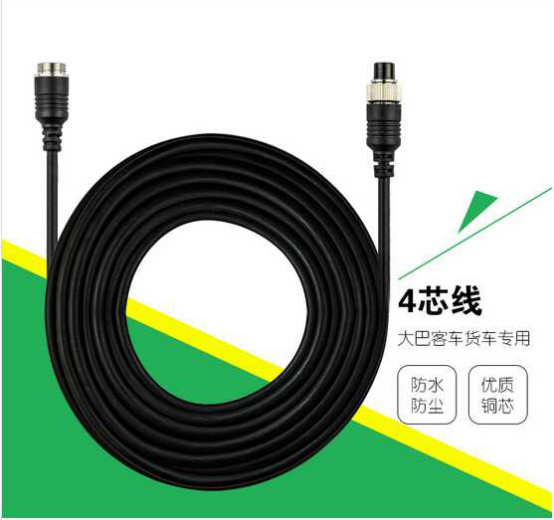

6、6航空接口延長線
2米、3米、5米、10米、20米、30米可選
專用接口，牢固穩定，5-10年保證信號穩定
布線方便，音視頻同步傳輸
7.企業簡介
鄭州德寶科技專業的車載視頻監控解決方案提供商
依靠自主研發和持續創新向客戶提供優質的安防監控產品和領先的系統解決方案
8.完善的服務體系
（一）技術支持及服務的項目
1、設備的安裝及系統集成服務
2、對所有設備提供相應的保修期內免費維修服務
3、對應用軟件提供壹年的免費升級和維護服務
4、簽定維修合同進行整體保修服務(費用由雙方協商解決)
5、提供永久的免費電話咨詢技術支持服務
6．工程中所涉及的軟件二次開發和相關技術培訓，我方將以優惠的價格向貴方提供。
7．如需向第三方軟件開發商開放我方程序接口，我方可向貴方提供相應接口和文檔，我方只對貴方提供，不直接與第三方軟件開發商發生聯系。與我方程序接口相關的代碼、文檔、圖片、磁介質等知識產權，歸我方所有，未經我方授權第三方軟件開發商不得在非本公司產品或廣告宣傳中引用、摘抄我方代碼、文擋資料等。
8．在監控系統工程建設完成后，我方配合貴方完成工程的交接工作。
（二）硬件設備的服務與承諾
所有硬件設備自系統最終驗收通過之日起，根據相應設備的保修期限提供12個月的免費整體保修。保修期內，由于設備本身質量問題，我免費更換或維修；對非設備質量引起的故障和損壞及保修期后的維修，我將收取人工費、交通費和材料費。免費整體保修之后，我公司將繼續終身提供維修服務，如需增加功能或需要補充設備，我們將積極配合，并予以價格優惠。如果貴方需要繼續我公司提供整體保修任務，具體費用可以由雙方協商簽定維修協議進行。
我們的售后服務一直遵循的原則為：
項目設專項支持工程師，主動溝通交流、服務及時到位、事前有效防范、做到顧客滿意。
技術支持設24小時熱線服務、第一時間到現場：二十分鐘排除故障，
（三）應用軟件服務與承諾
從應用軟件需求分析，到系統設計、軟件編程、軟件測試、軟件培訓、系統試運行、系統維護、按需定做，我公司為用戶自始至終提供全方位的服務。
（四）技術文件、資料的移交
所有的技術文件、資料的移交，在系統全面實施時進行。需移交的技術文件和有關資料應包括硬件、軟件、系統等一切有關的設計資料、特殊說明、軟硬件測試報告、安裝使用狀況、試運行記錄、安裝使用手冊等資料及刻錄光盤等。
（五）日常技術支持及問題的解答方式
1、現場技術支持
2、電話、傳真問題解答
3、遠程協助
（六）其它服務承諾
鄭州德寶科技憑借自身的技術優勢，在保修期內，針對用戶出現的技術問題將盡可能地提供現場服務，使用戶盡快熟悉并掌握整個系統的使用。在質保期內如遇買方有重大活動，我公司派人到現場提供系統的運行保障，保證活動的正常進行；一般情況下，定期對設備運行情況巡查。
（七）服務原則
鄭州德寶在各地的系統工程項目中一律按技術要求及合同條約，按期保質保量地完成項目，得到了用戶單位的一致的好評。同時我公司在產品技術上不斷銳意進取，選用最先進且成熟的設備與技術，在配套產品上選用質量可靠、性能高且穩定的產品。
我們的售后服務一直遵循的原則為：主動、及時、有效、滿意。
